CPC/EPC液压纠偏系统

1.    CPC/EPC系统概述

AMC CPC/EPC 纠偏电液伺服控制系统是为钢铁、橡胶、造纸等行业进行非透明带材连续纠偏CPC(Center Position Control)/EPCEdge Position Control)的专用配套系统。

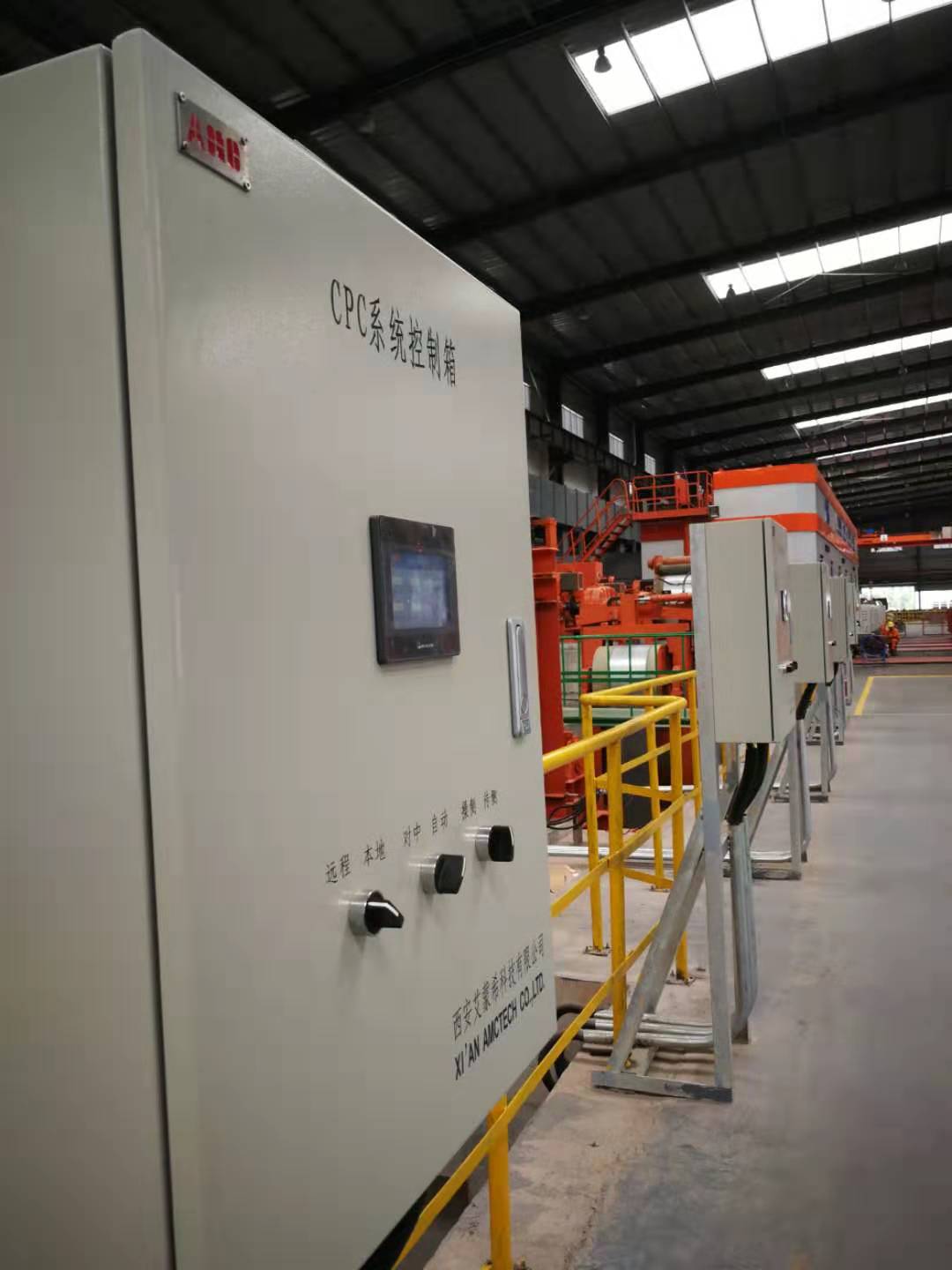

它主要由高精度和高频响对中CCD检测传感器(包括检测器及前置放大器)、红外光源、SIEMENS PLC控制器、ATOS伺服比例阀、AMC放大器、控制箱、框式固定支架、拉杆位移传感器、液压阀台、泵站系统几部分组成。CCD传感器的检测宽度变化范围可达600mm,所以被测带材宽度有较大变化时,也不必改变检测器的相对位置,由于采用滤波光源,该传感器具有灵敏度高,抗干扰能力强的特点,可以在明暗变化很强的环境下长期可靠地工作。





2.    系统功能

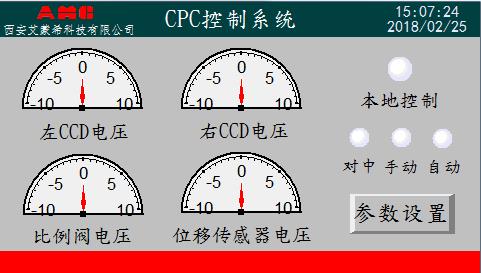

自动控制(AUTO  CONTROL:自动控制模式即以支架两端CCD的差值信号作为反馈与零点比较,有偏差信号则输出一相应的调节信号至比例伺服阀,伺服阀将信号转换为大功率的液压能,驱动液压缸推动开卷机移动,间接推动带卷在轧制时始终处于中心位置。

自对中(AUTO CENTER CONTROL:自对中控制模式即以纠偏纠偏装置的位移传感器信号作为反馈与零点比较,有偏差信号则输出一相应的调节信号至比例伺服阀,伺服阀将信号转换为大功率的液压能,驱动液压缸推动纠偏装置移动,使纠偏装置处于中心位置,便于穿带。

手动控制(MANUAL  CONTROL:手动控制模式即以操作台上的点动信号(前进/后退)作位位置给定信号,使纠偏装置可以停留在任意位置。

单步控制(STEP  CONTROL:手动模式下,点动油缸。


3.    控制精度

CPC带材跑偏控制精度≤±1mm

EPC带材跑偏控制精度≤±1mm
