X-Ray测厚仪

1.X-Ray测厚仪功能

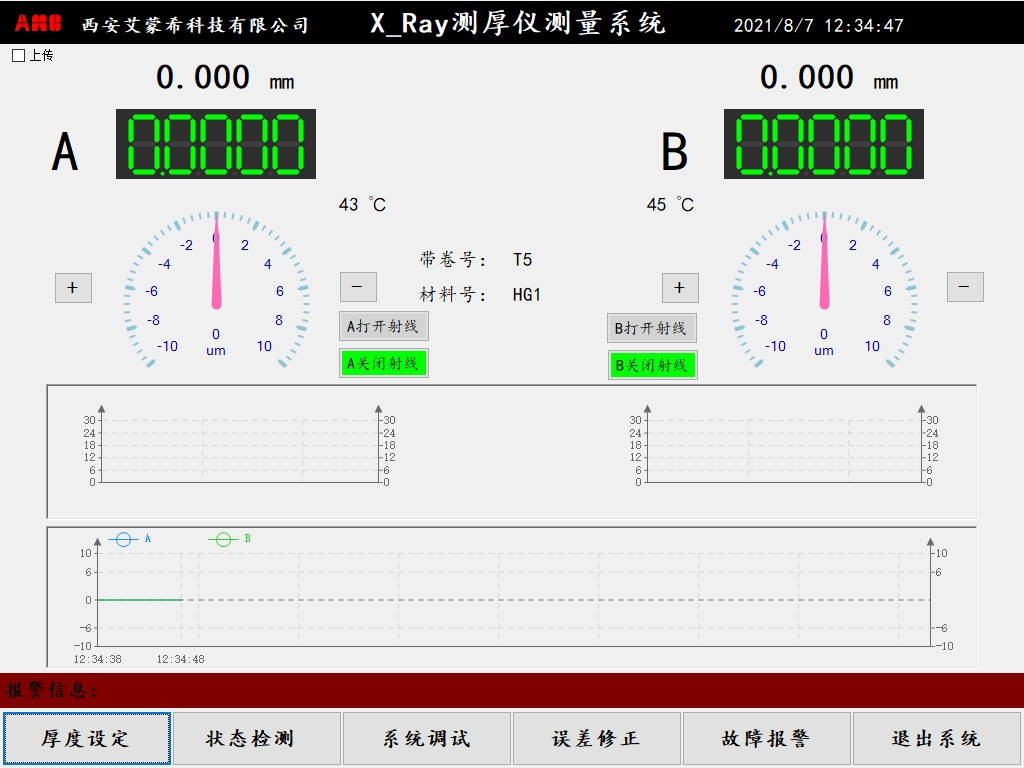

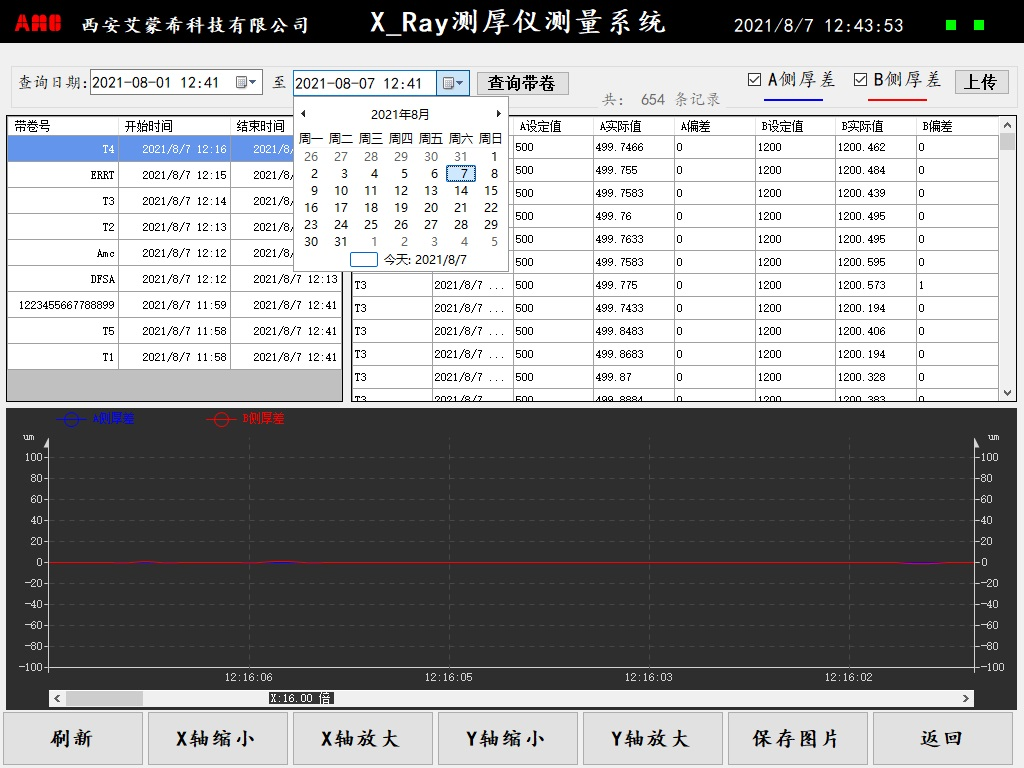

 X-Ray测厚仪主要用于单一材质金属和极薄带材的厚度测量。X-Ray测厚仪具有如下功能:可以连续测量轧制带材绝对厚度;可以对测量结果进行存储并回放;具有设备故障报警功能;具有横向截面扫描、状态监测功能。



2.X-Ray测厚仪技术参数

a、      材料 :钢及不锈钢带

b、      厚度 0.01~4.0mm;

c、      宽度:≤1250 mm;

d、      轧制速度:≤1200m/min

e、      移动模式: 液压;

f、      测量深度:1000mm

g、      C型架开口高度:170mm

h、      测量精度表述:

l        非线性:≤0.15%±

l        响应时间:≤0.02S

l        噪声和响应时间的关系(同世界各国测厚仪):

厚度(mm)

15ms

50ms

100ms

250ms

0

±2.7µm

±1.5µm

±1.0µm

±0.7µm

1

±0.4%

±0.25%

±0.16%

±0.1%

2

±0.3%

±0.20%

±0.15%

±0.1%

l        零点漂移:≤±0.002mm/8小时。

3.测厚仪组成

      a、   C型测量体单元;

      b、   放大处理单元;

      c、   计算机检测处理单元;

      d、   冷却单元;

      e、   拖架及移动单元。
