金属板带轧制设备

当前位置: 首页 - 产品中心 - 金属板带轧制设备

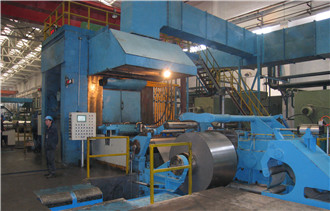

六辊液压轧机设备

1.    六辊液压可逆轧机优点

单机架可逆六辊HC型冷轧机,轧机的工作辊设有正负弯辊、中间辊设正弯辊和移动,配套设有预开卷机、机架的前后均设张力卷取机、测厚仪、激光测速仪等,能实现大张力轧制,保证较薄规格产品高速稳定的生产。


2.    产品参数

2.1 原料

来料参数

材质

金属材料及其合金

来料厚度

Max3.5mm

来料宽度

Max1250mm

卷内径

508mm

卷外径

900-1800mm

卷重

Max25Ton

2.2 成品

成品参数

成品厚度

0.50-0.15mm

成品宽度

Max 1250mm

卷内径

Φ5080mm

卷外径

Φ900-2000mm

卷重

Max25Ton



3.   机组主要技术参数

轧机规格

六辊可逆

最大轧制压力

非标(宽度、厚度、材料特性)

轧制速度

Max1200m/min

电机卷取张力

Max25Ton

轧机速度精度

1%

轧机张力精度(FS

动态:波动值≤±4%

稳态:波动值≤±1.5%

工作弯辊力

非标(宽度、厚度、材料特性)

一般液压传动系统压力

12Mpa

弯辊系统压力

16Mpa

AGC压下系统压力

21Mpa



4.   设备配置

4.1 机械设备

序号

设备名称

单位

数量

备注

1

开卷机

1

定制

2

夹送矫直机

1

定制

3

机前卷机

1

定制

4

机前工艺平台

1

定制

5

主轧机

1

定制

6

轧机传动装置

1

定制

7

(机后)工艺平台

1

定制

8

(机后)卷取机

1

定制

9

辊系装置

1

定制

10

中间辊抽动装置

2

定制

11

弯辊、平衡装置

4

定制

12

轧线调整装置

1

定制

13

除油装置

2

定制

14

张力辊装置

2

定制

15

转向辊装置

2

定制

16

换辊装置

1

定制

4.2 电机、电控、仪表系统

序号

设备名称

单位

数量

规格

1

开卷电机

1

AC OR DC

2

主电机

N

AC OR DC

3

卷取电机

N

AC OR DC

4

自动化电控

1

SIEMENS

5

AGC控制

1

SIEMENS PLC

6

测厚仪

1

AMC

4.3 流体设备

序号

设备名称

单位

数量

规格

1

普通液压站

1

定制

2

AGC液压系统

1

定制

AGC压下油缸

2

定制

3

工艺润滑系统

1

定制

4

稀油润滑

1

定制

5

排烟油气分离系统

1

定制

6

自动灭火装置

1

定制



5.   轧机特点

5.1 单机架可逆六辊HC型冷轧机;

5.2 工作辊设正、负弯辊;

5.3 中间辊正弯和抽动;

5.4 液压压下AGC控制,压下缸设置在牌坊窗口的下部;

5.5 斜楔机构调整轧制线,设置在牌坊窗口的顶部;

5.6 轧机前后设张力卷取机实现大张力可逆轧制;

5.7 工作辊采用分段冷却,用于控制板形;

5.8 采用自动换工作辊和中间辊;

5.9 轧机前后均设置X-射线测厚仪和激光测速仪;

5.10 轧机及开卷、卷取等主要传动系统采用交流变频传动;

5.11 AGC采用高速控制器SIEMENS FM458,配合液压伺服系统,能够实现高精度的快速响应,并且配合激光测速仪,实现精确的恒秒流量AGC控制。
